Hệ thống tủ điện

Đăng ngày: 24/9/2023

Hệ thống tủ điện là một phần quan trọng của hệ thống điện trong một tòa nhà hoặc một công trình xây dựng. Nó bao gồm các thành phần như công tắc chính, bảng chia nguồn, các bộ chuyển mạch, bảng điều khiển và các thiết bị bảo vệ. Hệ thống tủ điện được thiết kế để cung cấp điện an toàn và hiệu quả cho các thiết bị và hệ thống khác nhau trong tòa nhà hoặc công trình. Nó đảm bảo rằng các thiết bị điện được cung cấp điện đúng cách và được bảo vệ khỏi điện áp quá cao, quá thấp hoặc ngắn mạch.

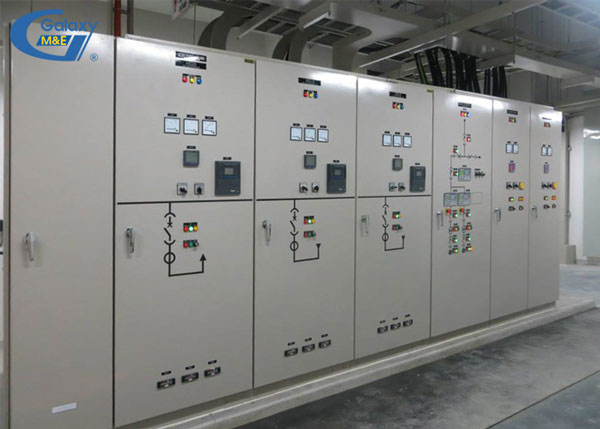

hệ thống tủ điện

Có những loại hệ thống tủ điện nào?

Phân loại hệ thống tủ điện theo chức năng

Có nhiều loại hệ thống tủ điện khác nhau, bao gồm:

- Tủ điện một cấp: Hệ thống này bao gồm một tủ chứa các thiết bị điện như công tắc, cầu chì, mạch ngắn mạch, và bộ biến dòng để điều khiển và bảo vệ các thiết bị điện.

- Tủ điện hai cấp: Loại này cung cấp tính năng mở rộng hơn so với tủ điện một cấp, với một số tủ chứa các thiết bị bổ sung như bộ giảm áp, bộ biến tần, hay hệ thống điều khiển tự động.

- Tủ điện tổng: Đây là hệ thống tủ điện lớn và phức tạp hơn, được sử dụng trong các công trình công nghiệp hoặc toà nhà cao tầng. Nó bao gồm nhiều tủ con, mỗi tủ chứa các phần tử điện riêng biệt và có chức năng cụ thể.

- Tủ điện điều khiển: Loại này được sử dụng để điều khiển và quản lý các thiết bị điện trong một hệ thống tự động hoặc công nghiệp. Nó thường được trang bị bộ điều khiển PLC (Programmable Logic Controller) và các thiết bị đầu vào/đầu ra để tạo điều kiện và giám sát các quá trình điện.

- Tủ điện phân phối: Hệ thống này được sử dụng để phân phối nguồn điện từ một nguồn cung cấp chính đến các thiết bị và hệ thống khác nhau trong một tòa nhà hoặc khu vực. Nó bao gồm các công tắc, thiết bị bảo vệ và các mạch điện phụ trợ.

- Tủ điều khiển nhiệt độ: Loại này được sử dụng để điều khiển và duy trì nhiệt độ trong các hệ thống làm lạnh hoặc làm ấm, như hệ thống điều hòa không khí hoặc hệ thống lò nung. Nó thường đi kèm với các cảm biến nhiệt độ và bộ điều khiển tự động.

Phân loại hệ thống tủ điện theo điện thế

1. Giới thiệu hệ thống tủ điện cao thế

Hệ thống tủ điện cao thế là một phần quan trọng trong hệ thống điện công nghiệp. Nó được sử dụng để điều khiển, bảo vệ và phân phối điện cao thế đến các thiết bị và hệ thống trong nhà máy, tòa nhà, trạm biến áp và các công trình khác.

Hệ thống tủ điện cao thế thường bao gồm các thành phần chính như: máy biến áp, thiết bị ngắt mạch, bảng điều khiển, bộ điều khiển và cung cấp năng lượng. Chúng được thiết kế và xây dựng để đảm bảo an toàn và tin cậy trong việc vận hành hệ thống điện cao thế.

Tủ điện cao thế có thể được tùy chỉnh để phù hợp với yêu cầu cụ thể của mỗi dự án. Các tủ điện này thường được chia thành các khối riêng biệt để dễ dàng cài đặt và bảo trì. Các tủ điện cao thế cũng thường được trang bị các công nghệ tiên tiến như hệ thống đo lường và giám sát từ xa, giúp quản lý và điều khiển hệ thống điện một cách hiệu quả.

Nếu bạn có nhu cầu về hệ thống tủ điện cao thế, hãy liên hệ với các nhà cung cấp uy tín chuyên nghiệp để được tư vấn và cung cấp giải pháp phù hợp.

2. Giới thiệu hệ thống tủ điện trung thế

Hệ thống tủ điện trung thế, còn được gọi hệ thốngủ điện trung gian, là một phần quan trọng trong hệ thống điện. Nhiệm vụ chính của nó là điều khiển và phân phối năng lượng điện từ trạm biến áp trung thế đến các trạm biến áp phân phối thấp thế.

Hệ thống tủ điện trung thế bao gồm các thành phần quan trọng như tủ điều khiển, tủ bảo vệ, tủ đường dây, tủ điện tụ, tủ đo lường và các thiết bị bảo vệ, như cầu chì, cầu dao, máy cắt, máy biến áp và máy đo.

Tủ điều khiển được sử dụng để điều khiển các thiết bị trong hệ thống. Nó có thể được trang bị các thiết bị tự động hóa như relay, PLC (Programmable Logic Controller) để tự động hoá quá trình điều khiển và giám sát.

Tủ bảo vệ chịu trách nhiệm bảo vệ hệ thống khỏi các sự cố như quá tải, ngắn mạch, quá áp và quá dòng. Nó sử dụng các thiết bị bảo vệ như relay bảo vệ, máy cắt tự động và cầu chì.

Tủ đường dây là nơi kết nối các đường dây điện từ trạm biến áp trung thế đến các trạm biến áp phân phối. Nó bao gồm các thiết bị như cầu dao, máy cắt và bộ tách dòng.

Tủ điện tụ được sử dụng để cải thiện hệ số công suất của hệ thống và giảm tổn thất năng lượng. Nó chứa các tụ điện và các thiết bị điều khiển như bộ điều khiển tụ.

Tủ đo lường được sử dụng để đo lường các thông số điện như điện áp, dòng điện, công suất và năng lượng tiêu thụ. Nó có thể được trang bị các thiết bị đo như đồng hồ đo, bộ đo đa năng và bộ điều khiển PLC.

Hệ thống tủ điện trung thế đóng vai trò quan trọng trong việc cung cấp điện an toàn và ổn định cho các trạm biến áp phân phối và các tải điện khác. Nó giúp điều khiển và bảo vệ hệ thống khỏi các sự cố và đảm bảo năng lượng điện được phân phối một cách hiệu quả.

Quy trình lắp đặt hệ thống tủ điện

Quy trình lắp đặt hệ thống tủ điện thường bao gồm các bước sau:

1. Xác định yêu cầu

Đầu tiên, bạn cần xác định yêu cầu về hệ thống tủ điện. Bạn cần biết kích thước tủ, số lượng và loại các thiết bị điện cần được lắp đặt trong tủ, cấu trúc mạch điện và các yêu cầu kỹ thuật khác.

2. Thiết kế

Tiếp theo, bạn cần thiết kế hệ thống tủ điện dựa trên yêu cầu của khách hàng và các quy định kỹ thuật. Thiết kế bao gồm việc chọn các loại thiết bị điện phù hợp, sắp xếp chúng trong tủ theo cấu trúc mạch điện, xác định kích thước tủ và vị trí lắp đặt, thiết kế mạch điện và bảo vệ an toàn.

3. Chuẩn bị vật liệu và thiết bị

Sau khi hoàn thành thiết kế, bạn cần chuẩn bị vật liệu và thiết bị cần thiết để lắp đặt hệ thống tủ điện. Đây có thể bao gồm tủ điện, thiết bị bảo vệ, khung giá treo, dây điện, đầu nối và các phụ kiện khác.

4. Lắp đặt

Bạn cần lắp đặt tủ điện theo thiết kế đã hoàn thành. Đầu tiên, bạn cần lắp đặt tủ điện vào vị trí đã được xác định trước đó. Sau đó, bạn cần lắp đặt các thiết bị điện trong tủ theo cấu trúc mạch điện đã thiết kế. Bạn cần chắc chắn rằng việc lắp đặt được thực hiện chính xác và tuân thủ các quy định về an toàn.

5. Kết nối dây điện

Sau khi lắp đặt các thiết bị điện, bạn cần kết nối dây điện giữa các thiết bị và mạch điện. Bạn cần chú ý đến việc sử dụng các loại dây điện phù hợp và tuân thủ các quy định về kỹ thuật và an toàn.

6. Kiểm tra và thử nghiệm

Sau khi hoàn thành lắp đặt và kết nối dây điện, bạn cần tiến hành kiểm tra và thử nghiệm hệ thống tủ điện. Bạn cần kiểm tra xem tất cả các thiết bị và mạch điện hoạt động đúng cách và tuân thủ các tiêu chuẩn kỹ thuật. Bạn cần chắc chắn rằng hệ thống tủ điện hoạt động an toàn và ổn định trước khi sử dụng.

7. Bàn giao và hướng dẫn sử dụng

Cuối cùng, bạn cần bàn giao hệ thống tủ điện cho khách hàng và hướng dẫn họ về cách sử dụng và bảo dưỡng hệ thống. Bạn cần cung cấp cho khách hàng tài liệu hướng dẫn và hỗ trợ nếu họ gặp vấn đề khi sử dụng hệ thống tủ điện.

Hệ thống tủ điện cao thế đảm bảo rằng điện cao thế được điều khiển và phân phối một cách an toàn và hiệu quả. Chúng đóng vai trò quan trọng trong việc cung cấp điện cho các thiết bị và hệ thống quan trọng trong môi trường công nghiệp và dân dụng. Nếu bạn có nhu cầu về hệ thống tủ điện cao thế, hãy liên hệ với các nhà cung cấp uy tín chuyên nghiệp để được tư vấn và cung cấp giải pháp phù hợp.
