Hệ thống máy phát điện

Đăng ngày: 24/9/2023
Hệ thống máy phát điện là một hệ thống được thi kế để cung cấp điệnăng dự phòng trong trường hợp mất điện. Nó bao gồm một máy phát điện, hệ thống điều khiển, hệ thống lưu trữ nhiên liệu, hệ thống truyền tải và hệ thống phân phối.

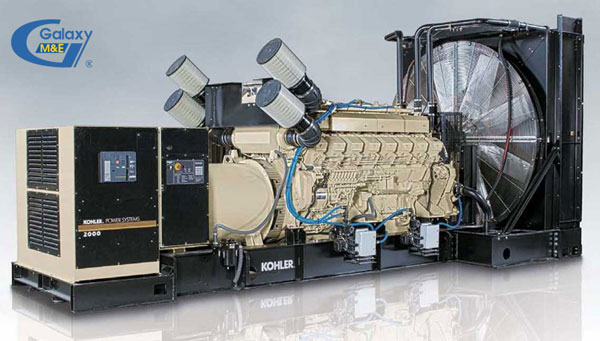

Hệ thống máy phát điện

Máy phát điện là gì?

Máy phát điện là một thiết bị điện tử được sử dụng để tạo ra điện năng. Nó hoạt động bằng cách chuyển đổi năng lượng từ nguồn nhiên liệu như xăng, dầu diesel, khí đốt hoặc năng lượng từ gió, nước thành điện. Máy phát điện thường được sửụng khi không có nguồn điện chính hoặc trong các tình huống khẩn cấp.

Cấu tạo của hệ thống máy phát điện

1. Cấu tạo chung

- Động cơ

Động cơ là thành phần chủ đạo của máy phát điện, chịu trách nhiệm chuyển động cơ học thành năng lượng điện. Có nhiều loại động cơ được sử dụng trong máy phát điện, như động cơ đốt trong (như động cơ xăng, dầu diesel) hoặc động cơ nhiên liệu khí (như động cơ khí tự nhiên hoặc động cơ gas).

- Bộ phận sinh điện

Bộ phận này gồm máy phát điện (generator), là nơi năng lượng cơ học từ động cơ được biến đổi thành năng lượng điện. Máy phát điện thường sử dụng nguyên tắc cơ điện, trong đó, lực động từ động cơ truyền đến máy phát điện thông qua hệ thống truyền động để tạo ra dòng điện xoay chiều.

- Hệ thống nhiên liệu

Hệ thống này cung cấp nhiên liệu cho động cơ, bao gồm bình nhiên liệu, bộ lọc nhiên liệu và bơm nhiên liệu. Nhiên liệu thường là xăng, dầu diesel, khí tự nhiên hoặc gas.

- Hệ thống làm mát

Động cơ máy phát điện cần được làm mát để giữ nhiệt độ hoạt động ổn định. Hệ thống làm mát bao gồm bình làm mát, đường ống nước và quạt làm mát.

- Hệ thống điều khiển

Hệ thống này bao gồm bộ điều khiển và bộ điều chỉnh, giúp điều chỉnh và kiểm soát hoạt động của máy phát điện. Bộ điu khiển giúp theo dõi các thông số hoạt động của máy phát điện và tự động điều chỉnh dòng điện đầu ra. Bộ điều chỉnh giúp điều chỉnh tốc độ quay của động cơ để duy trì tần số điện xoay chiều ổn định.

- Hệ thống khởi động

Hệ thống này giúp khởi động động cơ máy phát điện. Thông thường, máy phát điện sử dụng hệ thống khởi động bằng pin hoặc hệ thống khởi động bằng điện từ.

- Hệ thống thoát nhiên liệu

Hệ thống này giúp thoát khí thải từ động cơ ra môi trường bên ngoài. Nó bao gồm ống xả, bộ lọc khí thải và hệ thống giảm âm thanh.

2. Cấu tạo máy phát điện xoay chiều 1 pha

Máy phát điện xoay chiều 1 pha gồm 2 thành phần chính sau:

- Phần đầu tiên là phần cảm, gồm nam châm điện hoặc nam châm vĩnh cửu, tạo ra từ trường để máy phát điện hoạt động.

- Phần thứ hai là phần ứng, được cấu tạo bởi nhiều khung dây và cuộn dây được quấn chồng lên nhau thành nhiều lớp. Phần ứng tạo ra suất điện động cảm ứng và hoạt động cùng với phần cảm.

Máy phát điện 1 pha thường được sử dụng với công suất thấp và thông thường dùng cho sinh hoạt hàng ngày, như các hộ gia đình hoặc cửa hàng nhỏ.

3. Cấu tạo máy phát điện xoay chiều 3 pha

Máy phát điện xoay chiều 3 pha là một hệ thống gồm 3 dòng điện xoay chiều, có cùng biên độ và tần số, nhưng lệch pha nhau ⅔. Phần ứng của máy gồm 3 cuộn dây được đặt lệch nhau 1/3 vòng tròn trên Stato.

Điện cực ROTO có thể quay xung quanh trục cố định để tạo ra từ trường biến thiên, trong khi phần ứng STATO gồm 3 cuộn dây có kích thước và số vòng giống nhau, được bố trí chênh lệch nhau 1 góc 120 độ.

Máy phát điện này còn bao gồm nắp, puli, cánh quạt và bộ chỉnh lưu. Nhờ cấu trúc đặc biệt này, máy phát điện 3 pha thích hợp cho việc cung cấp nguồn điện công suất lớn cho các phân xưởng lớn, khu công nghiệp, khu chung cư và các nơi cần năng lượng lớn.

Nguyên lý hoạt động của hệ thống máy phát điện

Hệ thống máy phát điện hoạt động dựa trên nguyên lý chuyển đổi năng lượng từ nguồn nhiên liệu thành năng lượng điện.

Cụ thể, trong các máy phát điện thường sử dụng động cơ đốt trong (như động cơ diesel, xăng, khí) hoặc động cơ tuabin (như động cơ đốt khí tự nhiên, động cơ đốt dầu) để đốt cháy nhiên liệu và tạo ra năng lượng cơ học. Động cơ sẽ làm quay cảnh quay của máy phát điện, còn gọi là rotor hoặc armature.

Khi rotor quay, nó tạo ra một dòng điện xoay chiều trong các cuộn dây trong một cấu trúc gọi là stator. Dòng điện xoay chiều được điều chỉnh và biến đổi thành dạng điện xoay chiều ổn định thông qua bộ điều chỉnh điện áp và bộ biến đổi.

Cuối cùng, dạng điện xoay chiều ổn định được đưa vào một bộ dùng để tách dòng điện thành các dạng tuyến tính và biến đổi thành điện xoay chiều ổn định. Điện này sau đó được sử dụng để cung cấp năng lượng điện cho các thiết bị và hệ thống khác thông qua hệ thống điện trong tòa nhà hoặc công trình.

Tổng kết, nguyên lý hoạt động của hệ thống máy phát điện là chuyển đổi năng lượng từ nguồn nhiên liệu thành năng lượng điện thông qua quá trình đốt cháy và tạo ra dòng điện xoay chiều trong cuộn dây của máy phát điện. Liên hệ chúng tôi ngay nếu bạn đang cần được tư vấn chi tiết về lắp đặt hệ thống máy phát điện.

Thông tin liên hệ:

- Hotline: 0966 77 3333 ( Tư vấn 24/7)

- Quản lý vùng I (Quảng Ninh - Hải Phòng): Nguyễn Trung Kiên - 0889 967 967

- Quản lý vùng II (Hưng Yên - Hải Dương): Hà Xuân Bình - 0933 995 496

- Quản lý vùng III (Vĩnh Phúc - Phú Thọ): Phùng Thanh Tùng - 0934 555 827

Tags:

Các tin khác

heartbeat

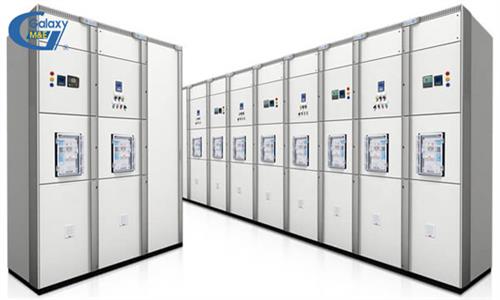

Hệ thống tủ điện
24/9/2023

Hệ thống tủ điện

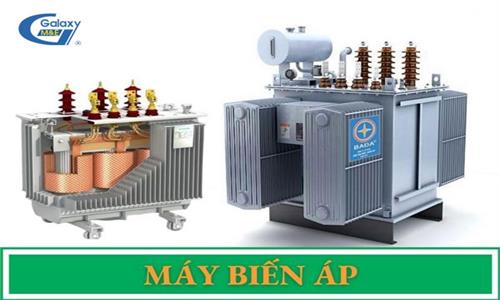

Hệ thống máy biến áp
24/9/2023

Hệ thống máy biến áp

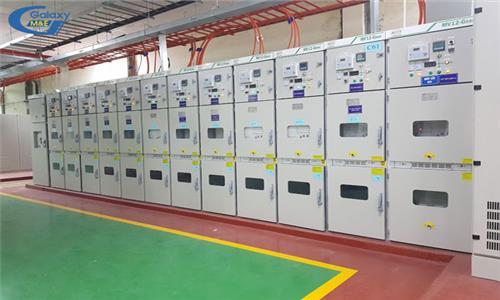

Hệ thống điện trung thế
24/9/2023

Hệ thống điện trung thế

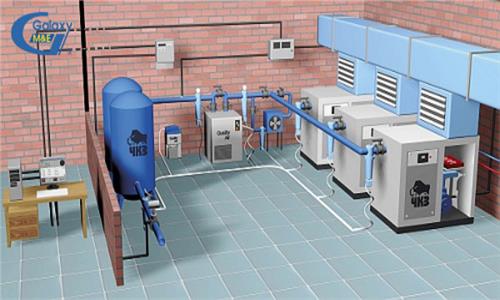

Hệ thống khí nén
22/9/2023

Hệ thống khí nén

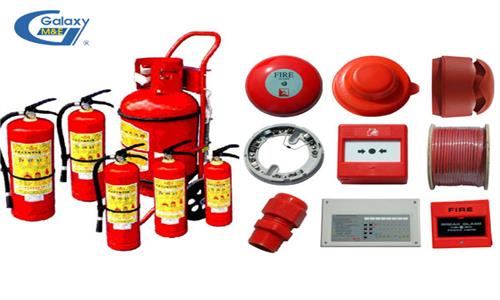

Hệ thống thiết bị PCCC
24/9/2023

Hệ thống thiết bị PCCC

Hệ thống thiết bị vệ sinh
24/9/2023

Hệ thống thiết bị vệ sinh

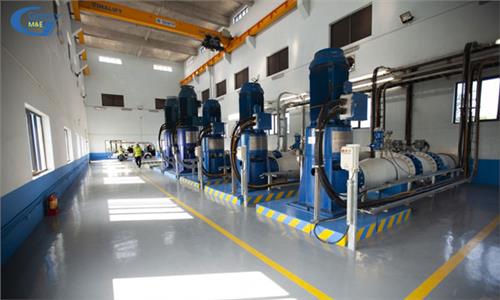

Hệ thống Bơm
24/9/2023

Hệ thống Bơm

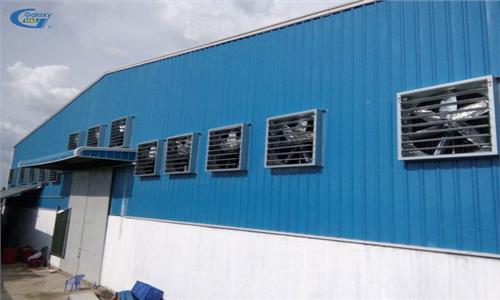

Hệ thống quạt
24/9/2023

Hệ thống quạt

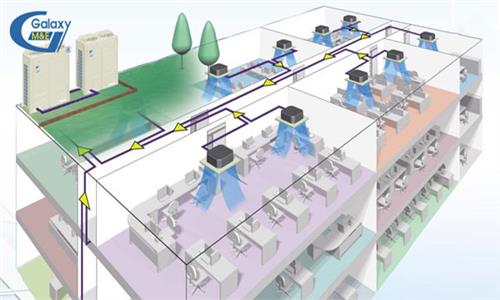

Hệ thống ĐHKK cục bộ
24/9/2023

Hệ thống ĐHKK cục bộ

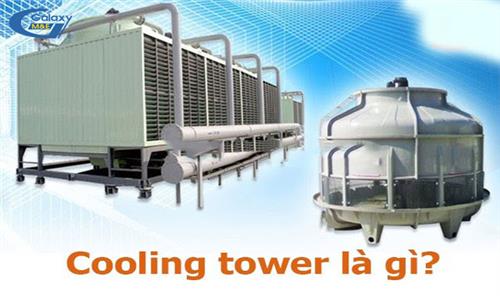

Hệ thống Cooling Tower
