Các bước thiết kế hệ thống khí nén tính toán chuẩn xác nhất

Đăng ngày: 06/11/2023

Khi thiết kế hệ thống khí nén nhà xưởng, kiến trúc sư cần tính toán, lựa chọn máy móc sao cho phù hợp. Đảm bảo chất lượng hệ thống lại giúp tiết kiệm chi phí và diện tích lắp đặt. Sau đây, Galaxyme sẽ chia sẻ tới bạn các bước thiết kế hệ thống khí nén nhà xưởng chuẩn xác, tham khảo ngay.

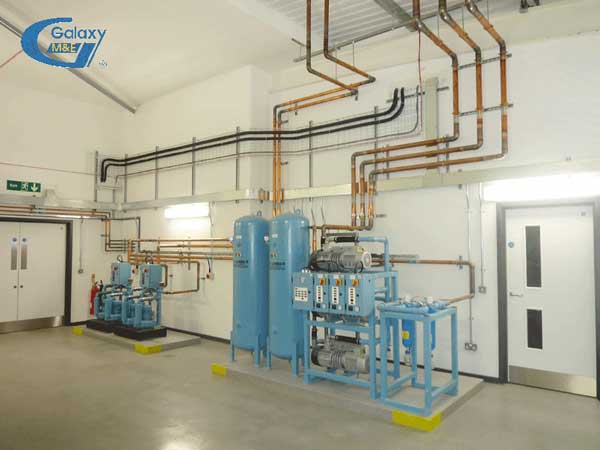

Thiết Kế Hệ Thống Khí Nén Nhà Xưởng

Công thức tính sử dụng trong thiết kế hệ thống khí nén nhà xưởng

Để hệ thống hoạt động hiệu quả, tối ưu chi phí phù hợp với quy mô nhà xưởng, chúng ta có một số công thức hỗ trợ tính toán như sau:

- Công thức tính dung tích bình chứa khí nén = công suất của máy nén khí *40.

- Công thức tính lưu lượng máy sấy = Lưu lượng máy nén *120%.

- Công thức tính lưu lượng bộ lọc = Lưu lượng máy nén *120%.

Các bước thiết kế hệ thống khí nén nhà xưởng cơ bản

Khi thiết kế hệ thống khí nén nhà xưởng, cần trải qua 6 bước cơ bản để đảm bảo hệ thống hoạt động hiệu quả nhất. 6 bước đó chính là:

Bước 1: Thống kê các thiết bị sử dụng trong hệ thống

Trước khi xác định quy mô của hệ thống, kiến trúc sư cần thống kê tất cả các thiết bị trong xưởng có sử dụng nguồn khí nén. Mỗi thiết bị sẽ tiêu tốn bao nhiêu khí nén trong thời gian hoạt động cũng cần được liệt kê.

Việc thống kê này giúp kiến trúc sư có thông số để xác định quy mô thiết kế hệ thống khí nén nhà xưởng. Nếu không tính toán trước dữ liệu này, nguy cơ bị thiếu hoặc thừa khí nén khi nhà máy hoạt động là rất cao.

Thông qua việc tính toán lưu lượng khí nén, kiến trúc sư cũng có thể xác định mức độ khí sạch trong nhà máy cần thiết là bao nhiêu %. Từ đó, lựa chọn máy nén có công suất phù hợp. Cần bao nhiêu thiết bị lọc cho hệ thống khí nén cũng được tính ra.

Bước 2: Xác định thành phần chính của hệ thống khí nén nhà xưởng

- Máy nén trục vít: đây là bộ phận cung cấp khí nén cho toàn bộ dây chuyền sản xuất trong nhà máy. Bộ phận quan trọng nhất trong thiết kế hệ thống khí nén nhà xưởng.

- Bình chứa khí nén: bộ phận này dự trữ khí nén đảm bảo cung cấp đều cho dây chuyền sản xuất. Đảm bảo tính ổn định, áp lực khí nén và không gián đoạn trong quá trình hoạt động.

- Máy sấy công nghiệp: không khí bên ngoài có chứa hơi nước. Khi trải qua hệ thống khí nén sẽ được sấy khô đảm bảo không khí đưa vào xưởng không ẩm. Hơi ẩm có thể gây hư hại cho máy móc nên bộ phận này đóng vai trò rất quan trọng.

- Bộ lọc khí nén: nó đảm nhiệm công việc loại bỏ bụi bặm trong không khí. Giúp không khí có chất lượng tốt hơn.

- Thiết bị làm mát: việc giảm nhiệt độ không khí trước khi đưa vào các thiết bị sản xuất giúp giảm tải nén, tăng hiệu suất sản xuất.

Để đảm bảo thiết kế hệ thống khí nén nhà xưởng đạt chuẩn, hệ thống làm việc bền bỉ, hiệu suất cao. Nên chọn thiết bị từ những thương hiệu nổi tiếng. Nên chọn thiết bị cùng thương hiệu để sự kết hợp đồng bộ, ăn khớp với nhau hơn.

Tùy vào ngành nghề và chất lượng khí nén mong muốn mà kiến trúc sư lựa chọn thiết bị phù hợp. Với những lĩnh vực yêu cầu chất lượng sản phẩm cao như dược phẩm, y tế, thực phẩm,... thiết bị lựa chọn cần đạt chuẩn an toàn cao hơn.

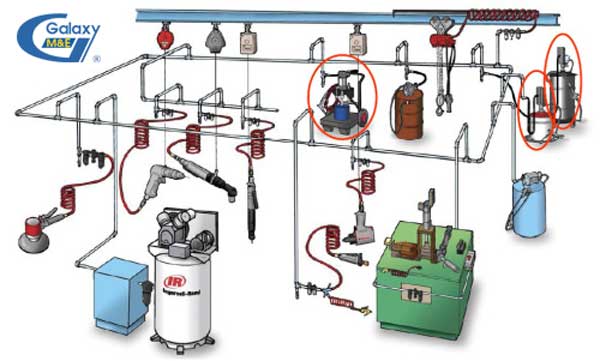

Thiết Kế Hệ Thống Khí Nén Nhà Xưởng

Bước 3: Lựa chọn thông số lưu lượng và áp lực khí nén phù hợp

Tùy vào quy mô nhà xưởng, mục đích sử dụng và chi phí hiện có mà thiết kế hệ thống khí nén nhà xưởng phù hợp. Nếu bạn chưa biết lựa chọn thì có thể tham khảo cách tính toán chọn lựa thiết bị sau:

Tiêu chí lựa chọn	Piston	Trục vít	Ly tâm
Hiệu suất ở mức đầy tải	Cao	Cao	Cao
Hiệu suất ở mức không đầy tải	Cao nhờ phân cấp	Thấp, dưới 60% đầy tải	Thấp, dưới 60% đầy tải
Hiệu suất ở mức không đầy tải	Cao (10-20%)	Từ cao đến thấp (25-60%)	Từ cao đến trung bình (20-30%)
Mức độ ồn	Ồn	Không ồn khi đóng kín	Ồn thấp
Kích thước	Lớn	Gọn nhẹ	Gọn nhẹ
Áp suất	Trung bình	Trung bình-cao	Trung bình-cao
Năng suất	Thấp-cao	Thấp-cao	Trung bình-cao
Bảo dưỡng	Nhiều bộ phận bị hao mòn	Ít bộ phận bị hao mòn	Nhạy cảm với bụi bẩn trong không khí

Bước 4: Xác định vị trí lắp đặt hệ thống khí nén

Lựa chọn vị trí lắp đặt hệ thống khi kén phù hợp sẽ giúp tiết kiệm chi phí, đảm bảo hiệu quả hoạt động cao và an toàn. Đặc biệt là khi chọn vị trí gần thiết bị sử dụng khí nén sẽ giúp tiết kiệm khá nhiều điện năng tiêu thụ.

Bước 5: Tính tổng lưu lượng khí nén

Công thức tính tổng lưu lượng khí nén như sau:

Q = ((P2 – P1)/P0) x (V/T), đơn vị đo Nm3/s.

Trong đó:

Q: tổng lưu lượng khí nén.

P: áp suất của máy nén khí. Đơn vị đo kg/cm2.

P0: áp suất tuyệt đối của khí quyển. Đơn vị đo kg/cm2.

P1: áp suất lúc đầu khi mới vận hành. Đơn vị đo kg/cm2.

P2: áp suất đạt được của máy nén khí. Đơn vị đo kg/cm2.

T: thời gian máy chạy. Đơn vị đo là phút.

V: thể tích thiết bị chứa khí. Đơn vị đo mà m3.

Bước 6: Chọn máy và thiết kế sơ đồ lắp đặt hệ thống khí nén nhà xưởng

Đây là bước cuối cùng trong khâu thiết kế hệ thống khí nén nhà xưởng. Tiêu chí chọn máy nén phổ biến hiện nay dựa trên tiêu chí chọn máy nén khí trục vít. Có 2 loại máy nén trục vít phổ biến là loại (có dầu và không dầu) cùng (máy nén khí trục vít mini và công nghiệp).

Tùy vào quy mô nhà xưởng mà lựa chọn loại máy nén phù hợp. Với 6 bước thiết kế hệ thống khí nén nhà xưởng trên, việc lắp đặt hệ thống khí nén cho nhà xưởng của bạn trở nên hiệu quả kinh tế hơn. Liên hệ Galaxyme để được tư vấn thêm nếu bạn đang quan tâm tới chủ đề này.
