- Máy làm lạnh nước hay máy sản xuất nước lạnh thường từ 12^oC xuống 7⁰C;

- Hệ thống bơm và đường ống dẫn nước lạnh đến AHU và FCU. Hệ thống bơm nước giải nhiệt vào Cooling Tower;

- Nguồn nhiệt để sưởi ấm dùng để điều chỉnh độ ẩm và sưởi ấm mùa đông. Hệ thống này thường do nồi hơi nước nóng hoặc thanh điện trở cung cấp;

- Các dàn trao đổi nhiệt để làm lạnh hoặc sưởi ấm không khí bằng nước nóng FCU hoặc AHU.

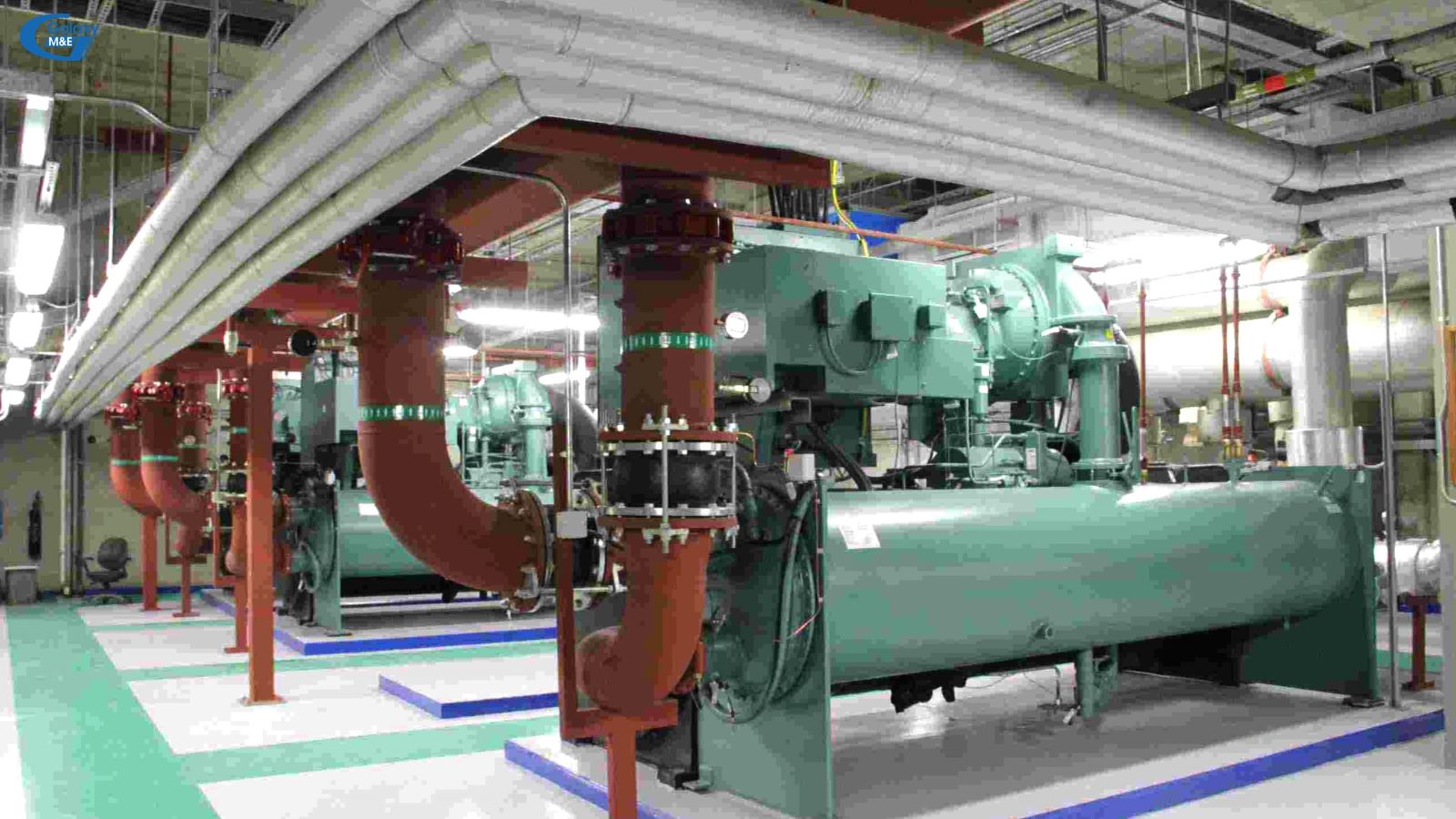

Điều hòa Water Chiller tại một công trình của Nga.

Đặc điểm điều hòa trung tâm nước Water Chiller

- Có vòng tuần hoàn an toàn nên không sợ ngộ độc hoặc tai nạn do rò rỉ môi chất lạnh ra ngoài;

- Có thể khống chế độ ẩm trong không gian điều hòa theo từng phòng riêng biệt, ổn định và duy trì các điều kiện vi khí hậu tốt nhất;

- Ống nước so với ống gió nhỏ hơn nhiều do đó tiết kiệm được nguyên vật liệu xây dựng;

- Có khả năng xử lí độ sạch không khí cao, đáp ứng mọi yêu cầu đề ra.

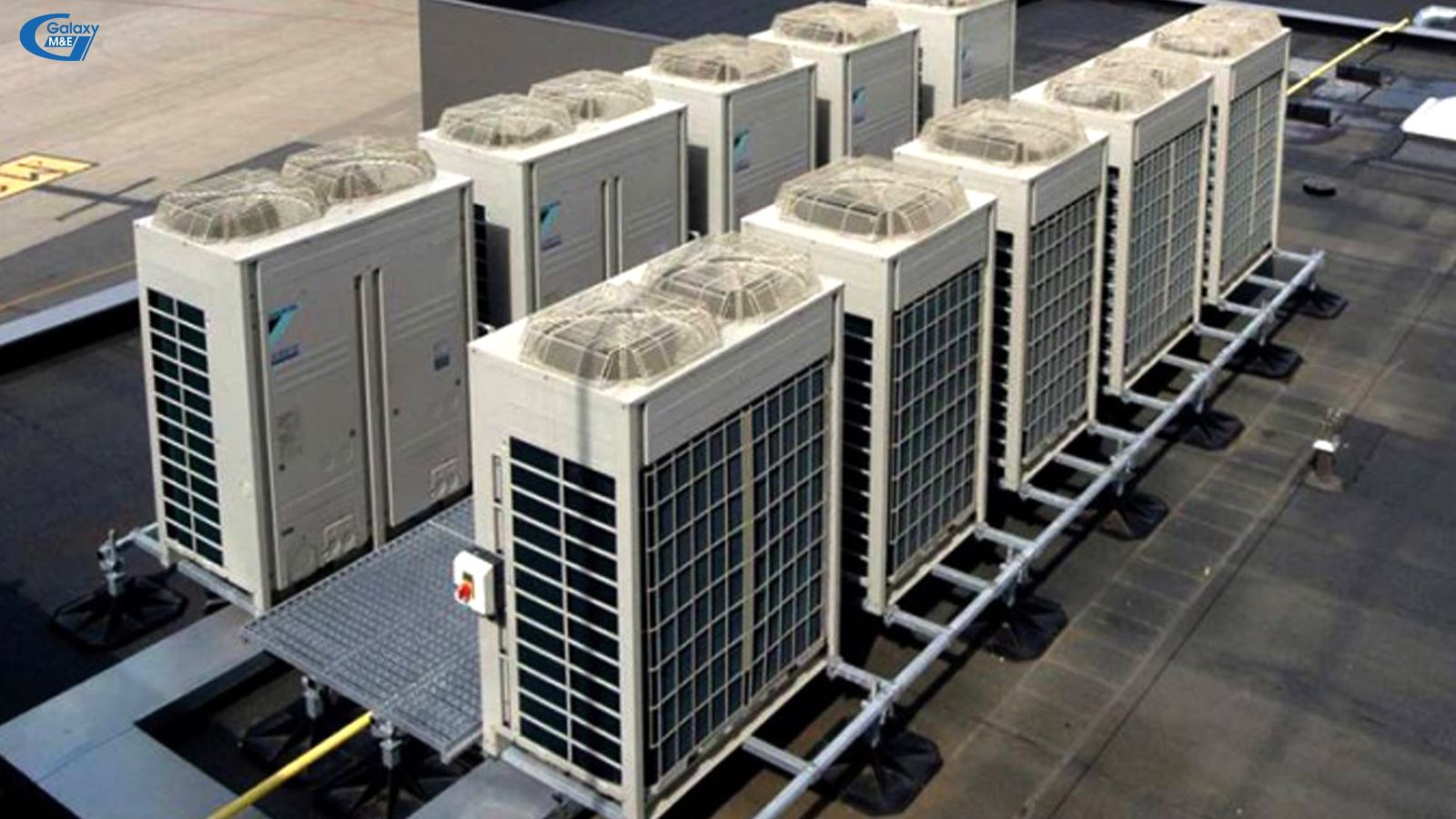

Hệ thống điều hòa VRV/VRF.

2. Hệ thống điều hòa VRV/VRF

Do các hệ thống ống gió CAV (Contant air volume) và VAV (Variable air volume) sử dụng ống gió điều chỉnh nhiệt độ, độ ẩm trong phòng qua cồng kênh, tốn nhiều không gian và diện tích lắp đặt nên vào năm 1982, hãng Daikin của Nhật Bản đã đưa ra giải pháp VRV (Variable Refrigerant Volume) là điều chỉnh năng suất lạnh thông qua việc điều chỉnh lưu lượng môi chất. Cụm từ VRV theo đó cũng được hãng đăng ký độc quyền nên các hãng sau này như Mitsubishi, Panasonic, Toshiba phải sử dụng tên khác là VRF (Variable Refrigerant Flow). Như vậy về bản chất, hệ thống điều hòa VRV và VRF là giống nhau.

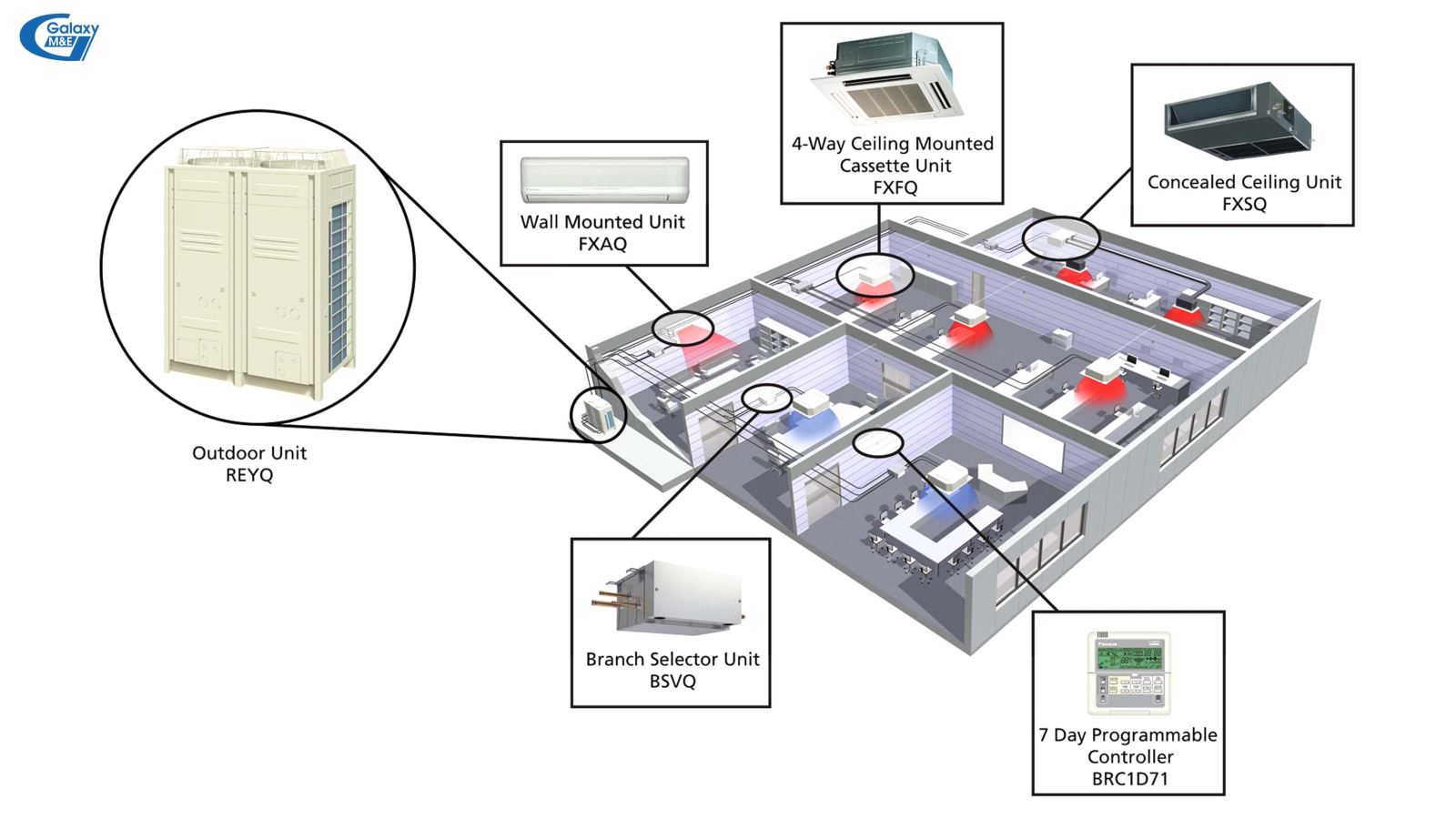

Hệ thống VRV/VRF thường ứng dụng cho các tòa nhà văn phòng.

Đặc điểm của hệ thống VRV/VRF

- Tổ ngưng có 2 máy nén, trong đó một máy nén điều chỉnh năng suất lạnh theo kiểu on-off, còn một máy điều chỉnh bậc theo máy biến tần;

- Các thông số vi khí hậu được khống chế phù hợp với từng nhu cầu vùng, kết nối trong mạng điều khiển trung tâm (Hệ thống điều khiển tòa nhà thông minh);

- Các máy VRV/VRF có các dãy công suất hợp lý lắp ghép với nhau thành các mạng đáp ứng nhu cầu năng suất lạnh khác nhau từ 7 kW đến hàng ngàn kW cho các tòa nhà cao tầng;

- VRV/VRF giải quyết tốt vấn đề hồi dầu về máy nén do đó cụm dàn nóng có thể đặt cao hơn dàn lạnh đến 50 m và các dàn lạnh có thể cách nhau tới 15 m. Đường ống dẫn môi chất lạnh từ cụm dàn nóng đến cụm dàn lạnh xa nhất tới 100 m, tạo điều kiện cho việc bố trí máy dễ dàng trong các nhà cao tầng, văn phòng, khách sạn, việc mà trước đây chỉ có hệ thống trung tâm nước (Water Chiller) mới đảm nhiệm được;

- Do đường ống dẫn gas dài, năng suất lạnh giảm nên hãng Daikin đã dùng máy biến tần điều chỉnh năng suất lạnh, làm cho hệ thống lạnh không những được cải thiện mà còn vượt nhiều hệ thống máy thông dụng.

- Hệ VRV/VRF có 9 kiểu dàn lạnh khác nhau với tối đa 6 cấp năng suất lạnh, có thể kết hợp làm lạnh và sưởi ấm trong cùng một hệ thống kiểu bơm nhiệt hoặc thu hồi nhiệt hiệu suất ca0.

3. Những lợi thế của hệ thống VRV/VRF so với hệ thống điều hòa trung tâm nước Water Chiller

- So với hệ thống điều hòa trung tâm nước, hệ thống VRV/VRF gọn nhẹ hơn vì: Cụm dàn nóng thường được bố trí trên tầng thượng hoặc bên sườn tòa nhà; Đường ống dẫn môi chất lạnh có kích thước nhỏ hơn nhiều so với đường ống dẫn nước lạnh và đường ống gió;

- Hệ thống thông thường điều hoà không khí cho toàn bộ toà nhà, trái lại hệ VRV/VRF thích hợp làm lạnh riêng lẻ cho từng phòng, do đó rất lý tưởng cho việc bố trí đối với từng loại cao ốc điển hình. Hơn thế nữa, hệ thống VRV/VRF có thể điều khiển chính xác theo từng mức độ phù hợp với điều kiện của mỗi phòng. Cũng nhờ khả năng điều khiển riêng biệt đã tạo ra tính kinh tế và hiệu quả hơn cho hệ thống;

- Tiết kiệm năng lượng kết hợp sử dụng HRV để thông gió, cải thiện đáng kể hiệu quả năng lượng;

- Tiết kiệm không gian lắp đặt: Hiệu quả sử dụng không gian được nâng cao do máy nhỏ gọn, chiều dài ống lớn và có khả năng đáp ứng một hệ thống không khí cỡ lớn chỉ với tuyến ống đơn.

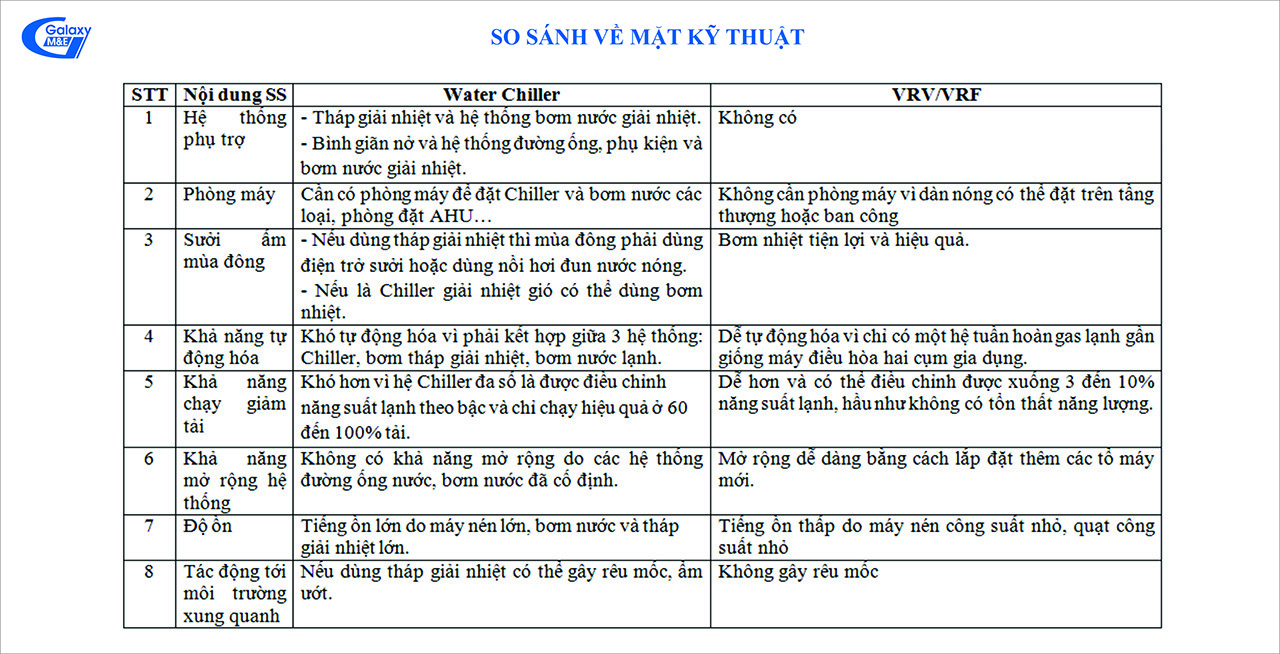

So sánh về mặt kỹ thuật giữa Water Chiller và VRV/VRF.

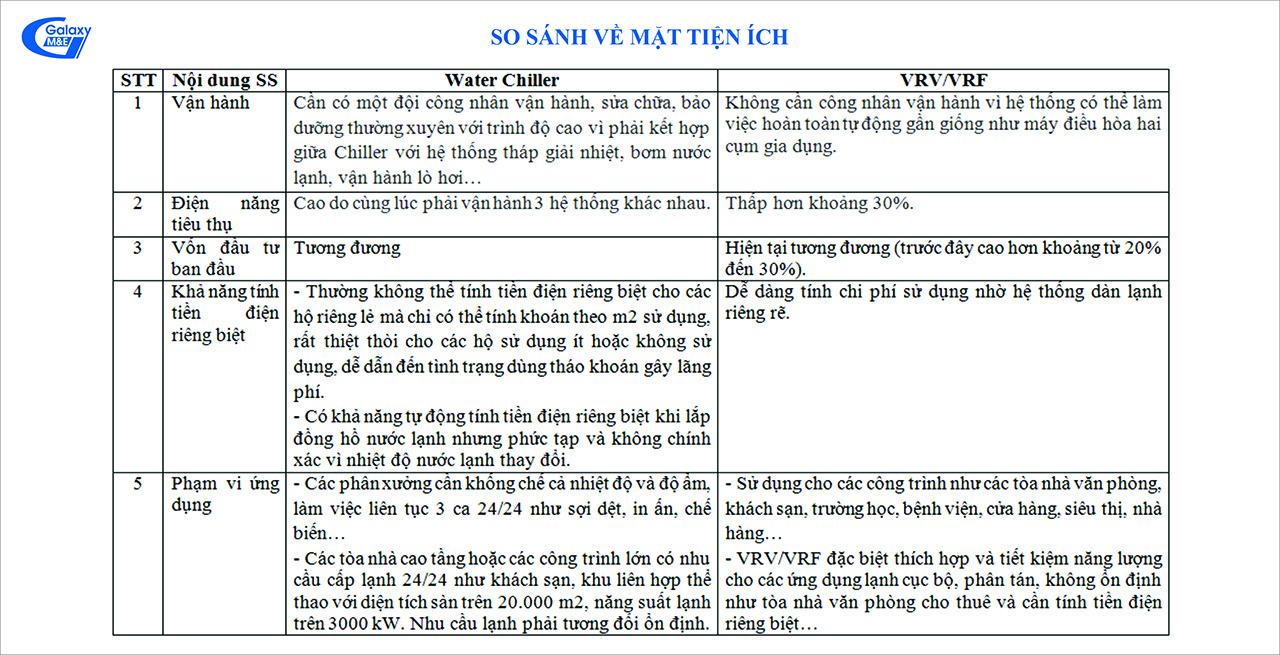

So sánh về mặt tiện ích giữa Water Chiller và VRV/VRF.
